風車の比較

風力発電機の仕様比較

事業実施者 庄内町 (株)たちかわ風力発電研究所 庄内町 (株)立川CSセンター
機種 KWI
(アメリカ)
56-100
NEG-MICON
(デンマーク)
400 / 100
NEG-MICON
(デンマーク)
600 / 150
TACKE
(ドイツ)
1.5s
TACKE
(ドイツ)
1.5s
導入時期 平成5年5月 平成8年1月 平成12年3月 平成14年2月 平成15年2月
出力 100kW 400kW 600kW 1,500kW 1,500kW
台数 3基 2基 4基 1基 1基
出力合計 6,500kW
ロータ直径 18m 31m 48m 70.5m
ロータ芯高さ 24m 36m 46m 64.7m
ロータ回転速度 72rpm 36 / 24rpm 21 / 14rpm 11~22rpm
型式 ダウンウインド アップウインド
出力制御 可変ピッチ 固定ピッチ 可変ピッチ
風向制御 フリーヨー 強制ヨー
カットイン風速 5m/s 4m/s 3m/s
定格風速 13m/s 15m/s 13m/s 12m/s
カットアウト風速 20m/s 25m/s 20m/s 25m/s
電力会社 一般配電線 特高送電線
連携電圧 6.6kV 33kV

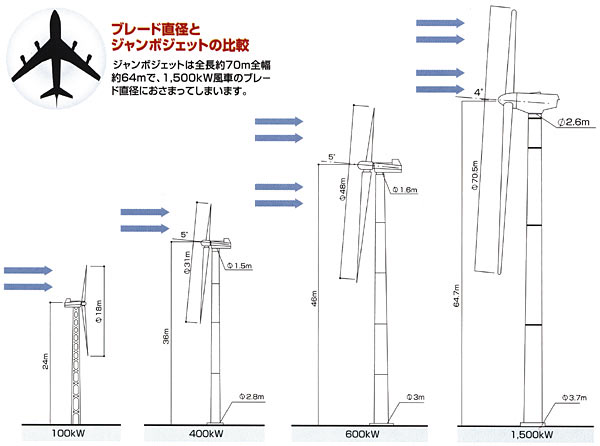

風車の大きさ比較(断面図)

風車の大きさ比較(断面図)

立川町の風車

100kW

100kW

1,500kW

1,500kW

400kW

400kW

600kW

600kW
